Mustererkennung,   Mehrfrequenzwahl, DTMF Signale

Für die Mehrfrequenzwahl beim Telefon benutzt man unterschiedliche Frequenzen, die im schmalbandigen Frequenzbereich der Telefonübertragungsnetze von 300 bis 3 kHz liegen müssen.
Es sind dies jeweils zwei Frequenzen:


Gruppe der hohen Frequenzen		1209Hz	1336Hz	1477Hz	1633Hz
Gruppe der niedrigen Frequenzen	697Hz	1	2	3	A
	770Hz	4	5	6	B
	852Hz	7	8	9	C
	941Hz	*	0	#	D

Beispiel: Die Taste 1 hat        697 Hz    und    1209 Hz.

Die Frequenzen sind so gewählt, daß zwischen ihnen keine mathematischen einfachen Beziehungen existieren wie beispielsweise bei einer Obertonfolge.

Nach einigem Training sollte es möglich sein, aus den Tönen die gewählten Ziffern zu erraten.

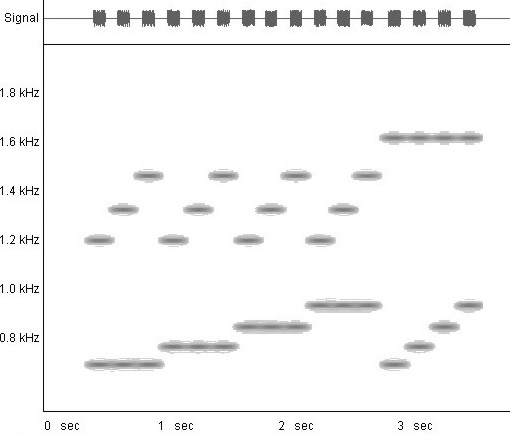

Abb. 01: DTMF-Töne für die Tasten   1 2 3 4 5 6 7 8 9 * 0 # A B C D     (FB)  Frequenzanalyse

Tondatei (Wavedatei- 33 kB) 12345  (Wavedatei- 33 kB) 67890  (Wavedatei- 87 kB) 123456789*0#ABCD

---
