Beobachtungen:

Hochspannung, statische Elektrizität


In der Anfangszeit der Elektrizität hat man Hochspannung mit Influenz und anschließender Ladungstrennung erzeugt.
Vergrößert man bei einem geladenen Kondensator den Abstand der Platten, dann steigt die Spannung an.

Trennt man beispielsweise zwei Kunststoffe voneinander, dann können sie wie zwei Kondensatorplatten wirken:
Beispiel   Kleidungsstück auf einem Stuhl, beim Aufstehen kann man sich bei trockenem Wetter aufladen.

felder  ladung

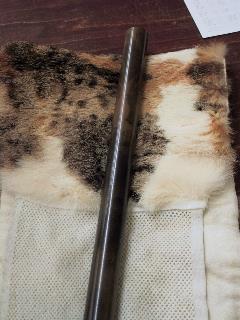

Abb. 01: Katzenfell und Kunststoff erzeugen Reibungselektrizität, Hochspannung (FB)

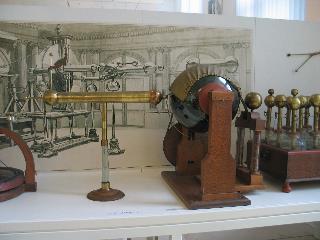

Abb. 02: Reibungselektrizität mit Tuch auf Glaskugel, zum Speichern dient rechts eine Kondensatorbatterie, Orangerie Kassel
felder (FB)

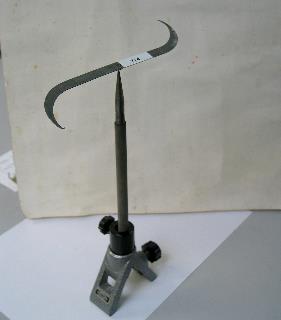

Abb. 03: Durch Sprühentladung dreht sich diese Nadel, wenn man die Spitze unter Hochspannung setzt. (FB)

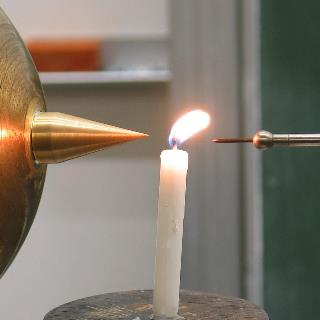

Abb. 04: Ionen in einer Hochspannungsstrecke werden beschleunigt, die Kerzenflamme geht zur Seite (FB)

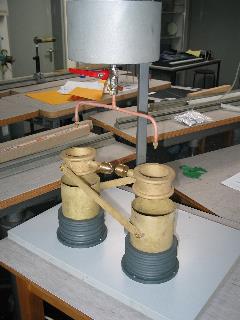

Abb. 05:Wasserinfluenzmaschine, Kelvin-Generator (William Thomson) 1867,
erzeugt Hochspannung
Zum Start lädt man eine Hälfte der Maschine mit etwas Hochspannung (Katzenfell plus Stab) auf. Durch das Fließen von beiden kleinen Wasserstrahlen erhöht sich die Spannung und es kommt zu Funkenüberschlägen. (FB)

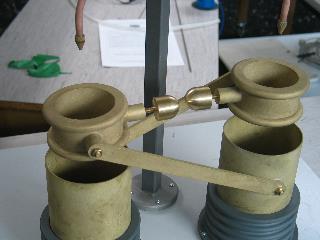

Abb. 06:Aus den Düsen tropft Wasser von oben durch den Metallring in den Auffangbehälter.
Die beiden Auffangbehälter sind wechselseitig mit den Ringen verbunden.
Im Betrieb fliegt ein Teil der Wassertropfen auf Kreisbahnen außen an den Ringen vorbei wieder auf die Oberseite der Ringe. (FB)

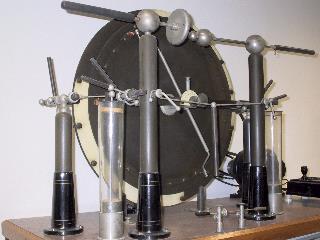

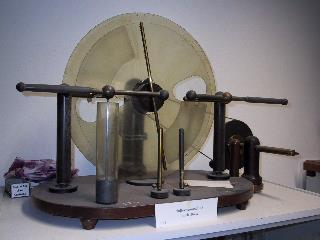

Abb. 07: Influenzmaschine nach Holz, 1873
Abb. 08: Influenzmaschine mit elektrischem Antrieb (FB)

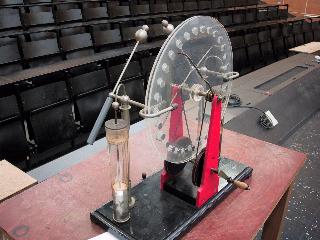

Abb. 09: Influenzmaschine nach Wimshurst, Kondensatoren zum Speichern der Ladung
Zum Start muß die Maschine aufgeladen werden (Katzenfell plus Stab)

http://leifi.physik.uni-muenchen.de/web_ph10/versuche
/01_ladung/influenzmaschine/influenzmasch.html

(FB)

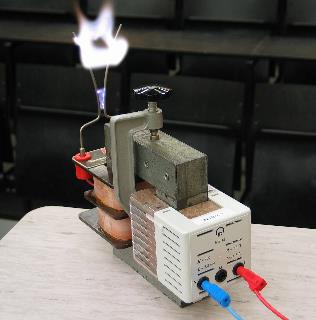

Abb. 10: Lichtbogen in einem Hörner-Blitzableiter.
Der Bogen besitzt eine höhere Temperatur als die Umgebung, steigt daher auf. Weil die Elektroden nach oben immer weiter voneinander entfernt sind, reißt der Lichtbogen dann ab. (FB)
