Beobachtungen:


Wasserleitungen am Hirschler Teich  - Teil 002

noch in Arbeit!!!



Inhalt
Übersicht und Verteiler

    0.  leitung-hirschler-teich.htm



     2. Löwenhofer Teich und ein Feuerlöschteich am Rollplatz in Clausthal, Zeichnungen





Löwenhofer Teich und ein Feuerlöschteich am Rollplatz in Clausthal

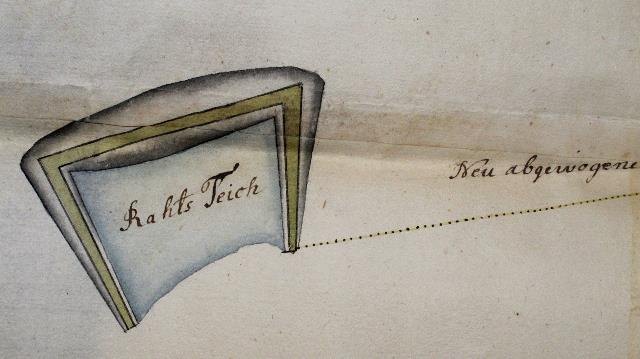

Abb. 01: Der  Raths Teich beim Löwen Haus. Sein Damm befindet sich nicht in einer Talmulde, sondern wurde auf den Berghang aufgeschüttet.

Grundriss von einer Neuen Wasserleitung Behuef der Bergstadt Clausthal aus den, neben dem Hirschler Teiche liegenden Haupt Brunn nach dem RahtsTeige zu, woraus zu ersehen.

Clausthal, den 8.Dezembr 1736, Samuel Rausch,

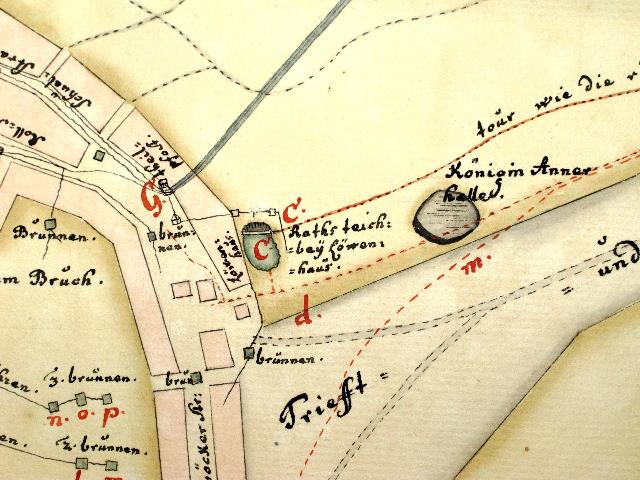

Abb. 01a: Raths teich bey Löwens-haus, Buntenböcker-, Schul- und Rollstrasse

Ohngefähre oder augenmässliche Entwerfung und Grundt-Riss,
....
 verfertigt von J.T. Sartorio, Mens Mart 1738

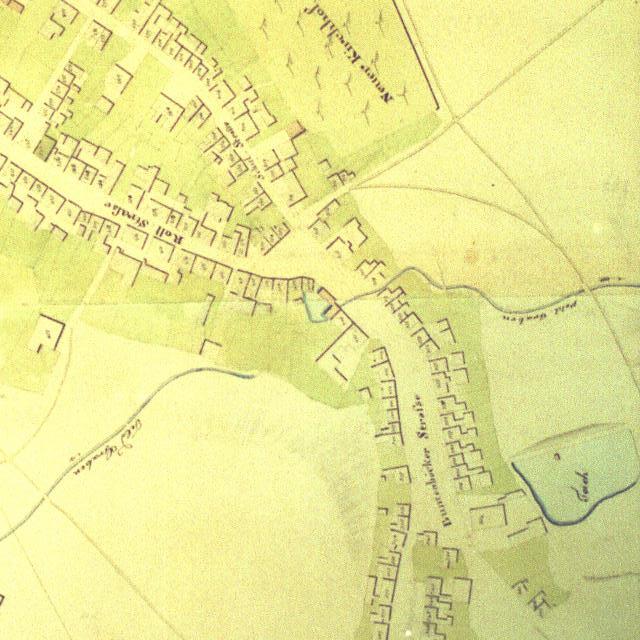

Abb. 01b: Im Südosten von Clausthal gibt es zwei kleine Teiche, rechts der Löwenhofer Teich, in der Mitte ein weiterer Teich beim Spritzenhaus der Feuerwehr.
(Rave 1822, Oberharzer Bergwerksmuseum)

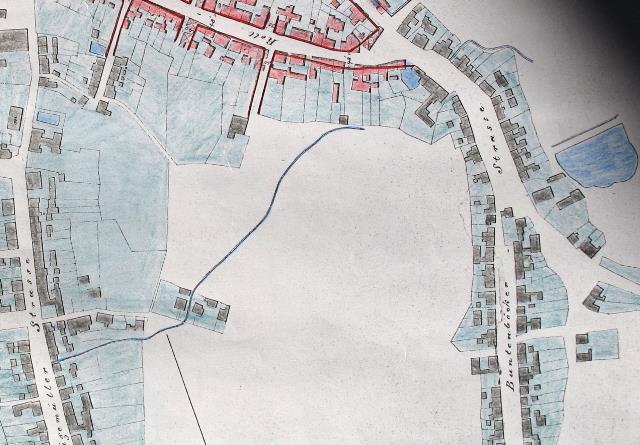

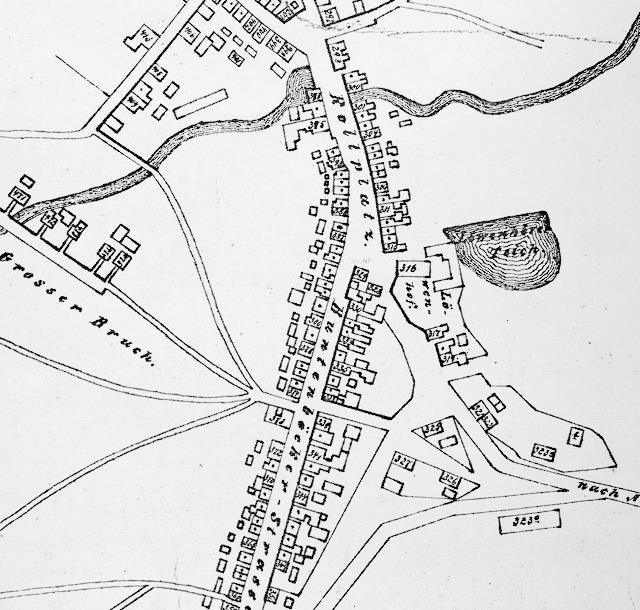

Abb. 02: Stadtplan von Clausthal nach dem Brand von 1844. Der Feldgraben reicht bis an die Sägemüller Straße heran. Rechts am Bildrand der Löwenhofer Teich. In der Nähe vom Rollplatz gibt es einen kleinen Teich. Löschwasser am Spritzenhaus. Am Rollplatz läuft der Feldgraben unterirdisch.
Karte als Überlagerung zum Luftbild  imn_0768-a_g.kmz und Feldgraben als Linie feldgraben.kmz

(Grundriß von der Bergstadt Clausthal mit Bezeichnung des neuen Bauplanes für den vom 15. auf 16. Septbr. 1844 abgebrannten Theils, Nov. 1844 aus dem Bauamt der Samtgemeinde)

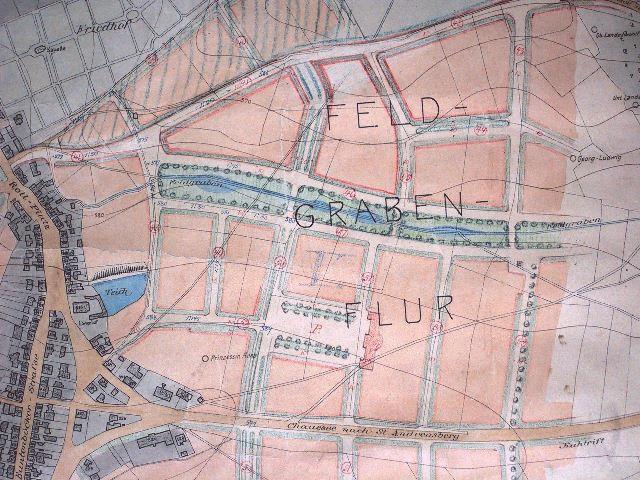

Abb. 03:  Zukunftsplanung auf dem Feldgrabengebiet
Grundlage ist ein bestehender Plan.  Links sieht man den Löwenhöfer Teich. Er wurde in der zweiten Hälfte des 20 Jahrhunderts für den Erweiterungsbau der Universtitätsbibliothek zugeschüttet.
(Oskar Langer, 1:3000, 1909, Nachträge 1912, Plan hängt im Bauamt der Samtgemeinde)

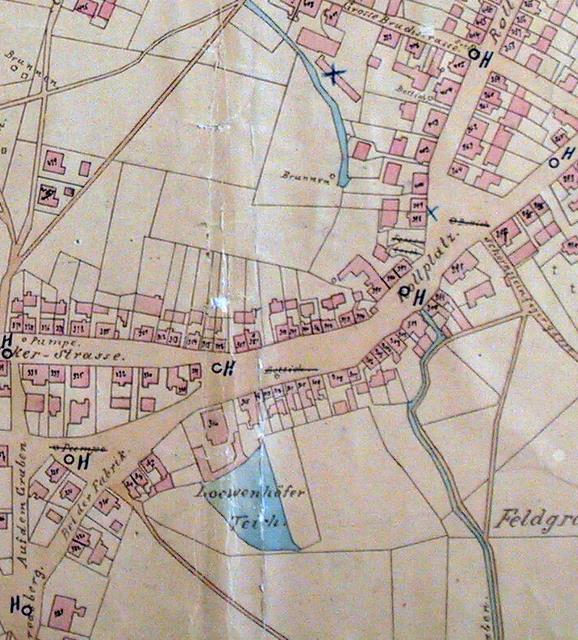

Abb. 04: Löwenhöfer Teich, Hydranten sind mit H gekennzeichnet. um 1900
Als Überlagerung zum Luftbild: clausthal-plan-1900-a_g.kmz   und Feldgraben  feldgraben.kmz
Abb. 05:Der Feldgraben und zwei kleine Teiche in der Nähe des Rollplatzes, vor 1900?
(Plan von Clausthal-Zellerfeld, bearbeitet von H. Gier, Grossesche Buchhandlung)

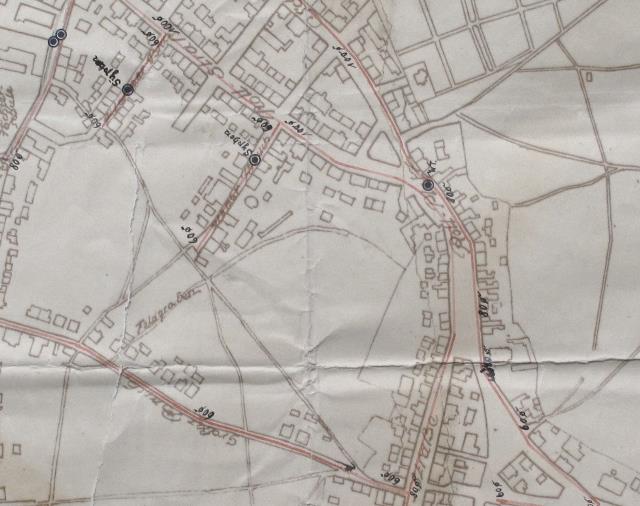

Abb. 06: Rohrpläne für Clausthal, Beschriftet mit: Durchmesser 60, 80, 100 mm. "Syphon"
(Archiv der Stadtwerke Clausthal-Zellerfeld)



Weitere Pläne zur Wasserverteilung vom Löwenhöfer Teich über Schulstraße, Graupengasse bis zum Kronensumpf



Höhen:
Quelle: 1:5000 von 1947 bzw. 1926

Name
Höhe NN
GPS vom 10.08.2010, beim Rückweg
verschoben um -7
Löwenhöfer Teich 585,0  (Stauhöhe?)

Parkplatz Angew. Physik, Zulauf Löwenhöfer Teich

596
589
Feldgraben, Leibnizstraße unterhalb vom Löwenteich

586
579
Rollplatz Feuerlöschteich

588
581








Schulstrasse/Seilerstraße 581,2

Schulstrasse/Hartlebenweg

587
580
Graupenstraße/Burgstädter 579,1 587 580
Alter Friedhof Süd

586
579
Alter Friedhof Nord

587
580
Kronenplatz 580,0 588
581




Schulstrasse/Graupenstraße 573,9

Rathaus/Marktkirche l.u. 565,4









Quelle unten am Holzkasten,
oberhalb vom Hirschler Teich

603
596
über Benedicte Wasserlauf

603
596
Dorotheer Zechenhaus, oben, Einfahrt

603
596
Dorotheer Zechenhaus, Wasserhäuschen

602
595
Hirschler Teich 588,9


Ob. Pfauen Teich
578,9

Mittl. Pfauen Teich 574,1

Unt. Pfauen Teich
569,1

Jägersbleker Teich 587,5










Abb. 07:  Der Damm des Löwenhöfer Teiches mit Striegehaus.
Profil Riss Die Vorstellung dedr Wasserleitung aus dem Löwenhofer Teiche nach der goslarschen Strasse betreffend. Clausthal, den 30 ten August 1825, J.C. Polle
(Plan im Bauamt der Samtgemeinde Oberharz)
Fortsetzung nach links siehe nächstes Bild

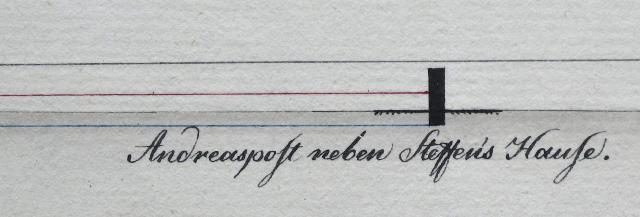

Abb. 08: Andreaspost neben Steffen's Hause
 (Polle 1825)
Fortsetzung nach links siehe nächstes Bild

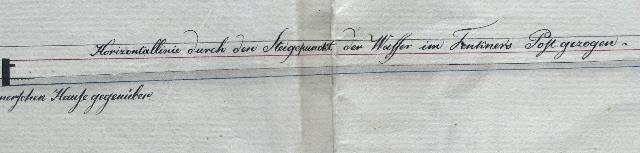

Abb. 09:
Horizontallinie durch den Steigepunkt der Wasser im Fenkners Post gezogen.
(Polle 1825)
Fortsetzung nach links siehe übernächstes Bild

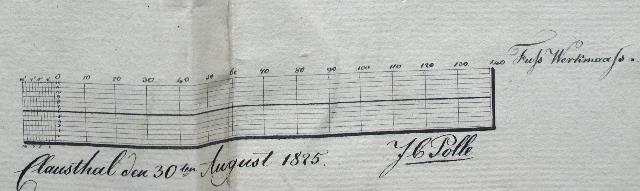

Abb. 10: Plan gezeichnet von J.C. Polle  30. August 1825,  Einteilung in Fuss Werkmaass
(Polle 1825)

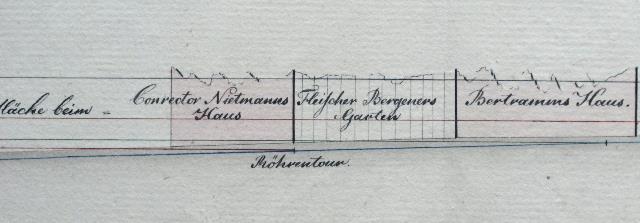

Abb. 12:
Fläche beim
Conrector Nietmanns Haus   Fleischer Bergeners Garten, Bertramms Haus
(Polle 1825)
Fortsetzung nach links siehe nächstes Bild

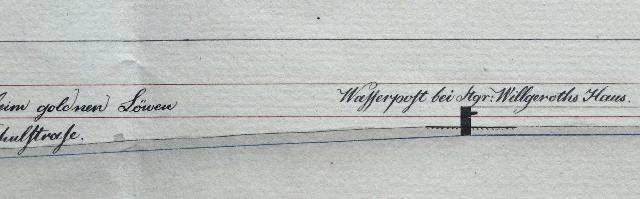

Abb. 13:
Wasserpost bei Stgr: Willgeroths Haus

Röhrentour in der Schulstrasse
(Polle 1825)
Fortsetzung nach links siehe nächstes Bild

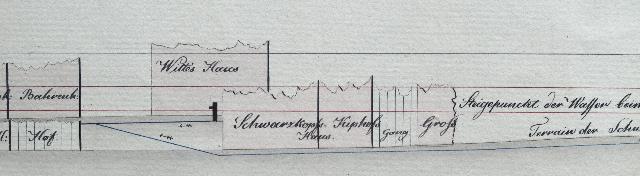

Abb. 14:
Bahrenh.     Wittes Haus,   Schwarzkopfs Haus, Kiphofs    Gang    Gross
Steigepunkt der Wasser beim goldenen Löwen
Terrain der Schulstrasse

Röhrentour in der Schulstrasse
(Polle 1825)
Fortsetzung nach links siehe nächstes Bild

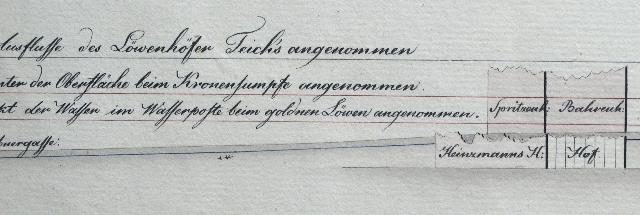

Abb. 15:    des Löwenhofer Teich's angenommen
                der Oberläche beim Kronensumpf angenommen
                der Wasser im Wasserposte beim goldenen Löwen angenommen

    Spritzenhaus       Bahrenh.
    Heinzmanns H.    Hof


Röhrentour in der Schulstrasse, das Spritzenhaus befindet sich neben der Bergakademie.
(Polle 1825)
 Fortsetzung nach links siehe nächstes Bild

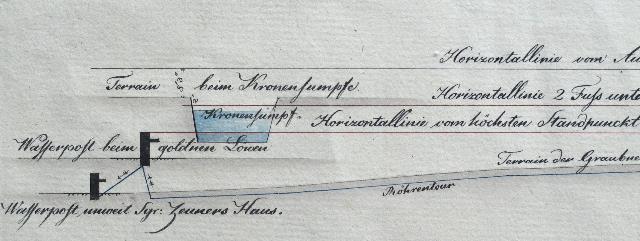

Abb. 16:   Horizontallinie vom Ausflusse des Löwenhofer Teich's angenommen

Terrain beim Kronensumpfe, Horizontallinie 2 Fuss unter der Oberläche beim Kronensumpf angenommen
Kronensumpf  Horizontallinie vom höchsten Standpunkt der Wasser im Wasserposte beim goldenen Löwen angenommen

Wasserpost beim goldenen Löwen,

Wasserpost unweit Sgr: Leuners Haus.   Röhrentour, Terrain der Grauben (Graupenstrasse)

Kronensumpf: Feuerlöschteich am Kronenplatz?
(Polle 1825)

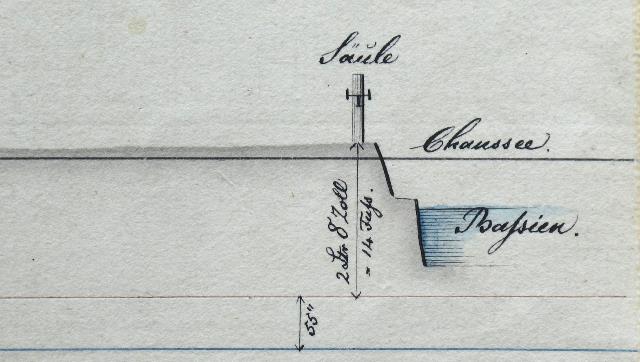

Abb. 17:
Profil von einem Theile der Goslarschen Strasse.
Säule, Chaussee, Bassien14 Fuss   (14 Fuss entspricht etwa 4,25 m)
(J.C. Polle, ohne Datum )
Fortsetzung nach links siehe nächstes Bild

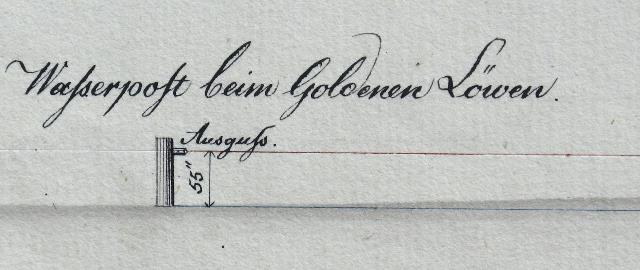

Abb. 18:  Wasserpost beim goldenen Löwen, Ausguss, 55 Zoll hoch (etwa 1,4 m)
(J.C. Polle, ohne Datum )

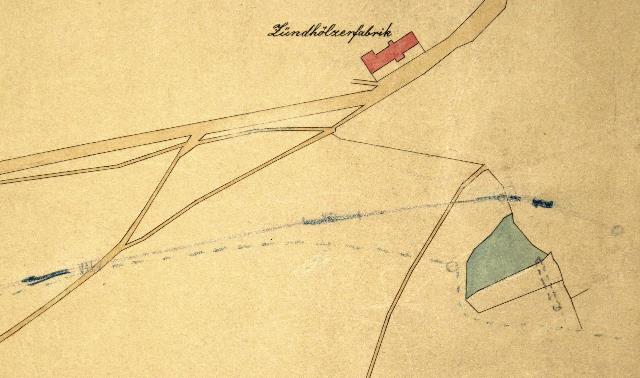

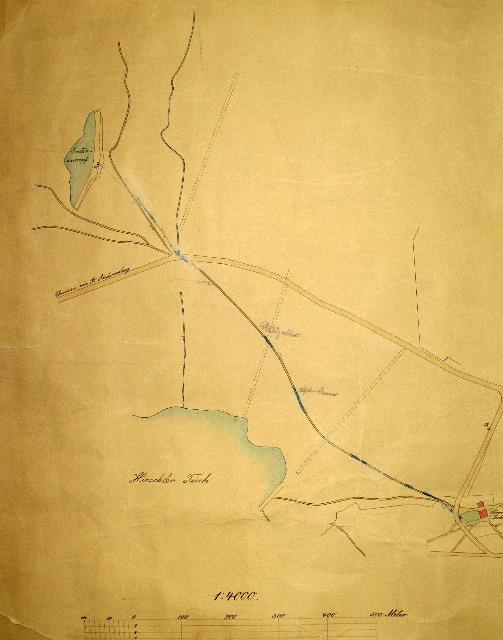

Abb. 19: Wasserleitungen vom Entensumpf, Dorotheer Zechenhaus bis zum Löwenhöfer Teich.
Karte ist nach Süden ausgerichtet.
Archiv der Samtgemeinde   (FB)
Abb. 20: Die Leitung kommt vom Entensumpf und führt zum Dorotheer Zechenhaus.
Karte ist nach Süden ausgerichtet. Archiv der Samtgemeinde (FB)

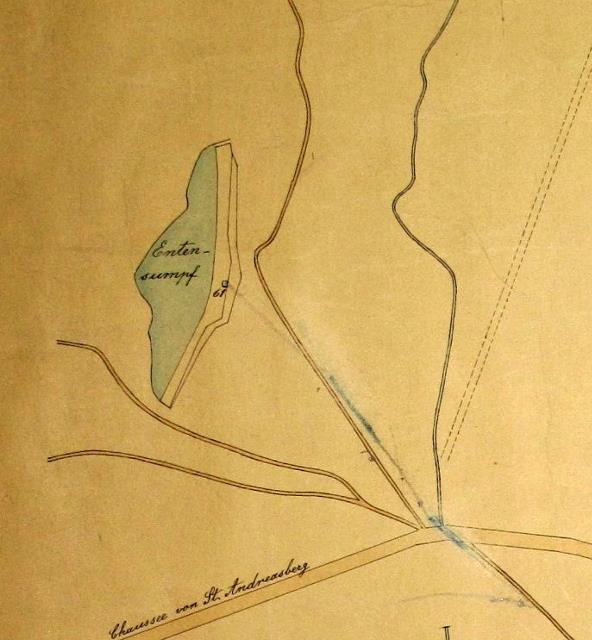

Abb. 21: Entensumpf,  Karte ist nach Süden ausgerichtet. Archiv der Samtgemeinde (FB)
