Beobachtungen:

Bewässerung, Entwässerung, Abzucht in Zellerfeld

Nach dem Brand 1672 entstand Zellerfeld in einem schachbrettartigen Grundriß neu.
Die Anordnung der Straßen war danach völlig anders als vor dem Brand.
Was hat sich in dieser Zeit mit den Ver- und Entsorgungsmöglichkeiten geändert?
Heute finden wir noch:
Brunnen für Trinkwasser, Feuerlöschwasser sowie die "Abzucht", ein unter- und überirdisches Grabensystem für menschliche Abfälle und zum "Trockenhalten" der Keller.

Die Stadt liegt an einem leichten Südhang und wurde von oben mit Trinkwasser versorgt. Das Abwasser konnte nach unten in das Tal fließen. In den 1920-er Jahren hatte man mit dem Bau eines gemauerten Abwassersystems zu begonnen.

Grundriß Zellerfeld Salvatoris
Gangsystem Zellerfeld

Luftbild: http://maps.live.de/LiveSearch.LocalLive?

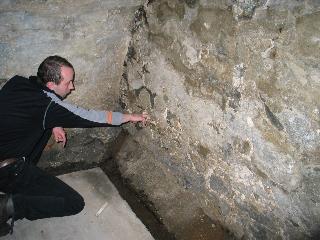

Abb. 01: In den alten Zellerfelder Häusern gibt es eine Abzucht, ein Kanalsystem am Kellerrand, durch die zufließendes Wasser gesammelt wird. Hier ist es der dunkle Bereich um die Bodenplatte herum. Keller im Dietzelhaus (FB)	Abb. 02: Gibt es hier noch zugemauerte Öffnungen in der Kellerwand? Die Abzucht am Rande der Bodenplatte. (FB)

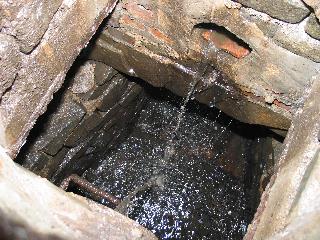

Abb. 03: altes Abwasser und Regenwassersystem in Zellerfeld . . . . (FB)	Abb. 04: . . . in der Bornhardtstraße. (FB)

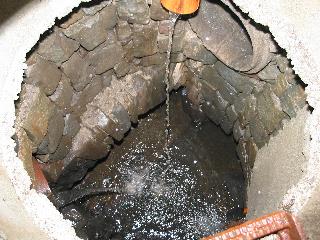

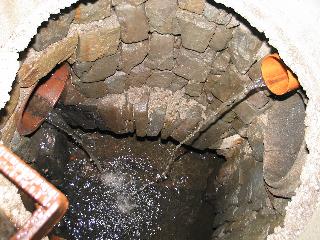

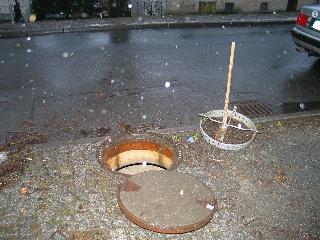

Abb. 05: darüber ein Kanaldeckel moderner Bauart (FB)	Abb. 06: kleine Schächte mit Grauwacke und Ziegeln gemauert (FB)

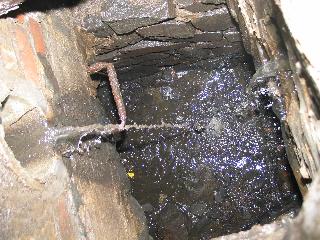

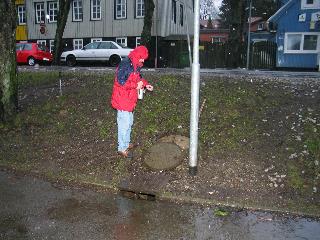

Abb. 07: kaum zum Besteigen groß genug. (FB)	Abb. 08: hier unterquert der Kanal die Bornhardtstraße bis zum hellen Auto (FB)

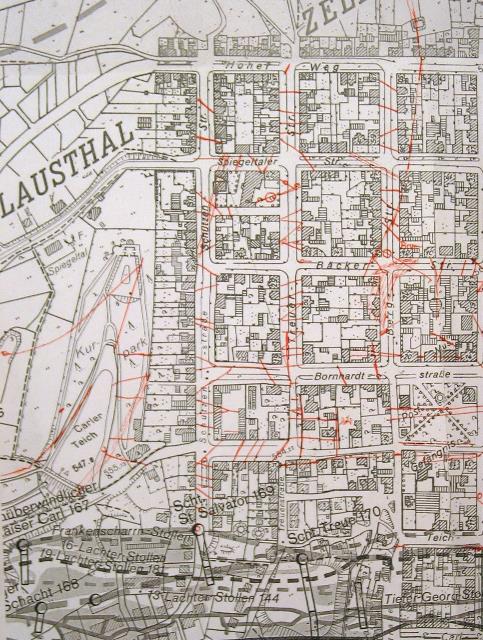

Abb. 09: Aufgespürte unterirdische Verbindungen in Zellerfeld (unvollständig). Das obige Beispiel mit den gemauerten Kanälen bezieht sich auf das "h" des Straßennamens "Bornhardt". An der Kreuzung Bäcker/Bergstraße scheint sich (schraffiert) ein Erzgang zu befinden. Karte: /Sperling Stoppel/ Original date/time: 2007:12:20 19:54:47 (FB)

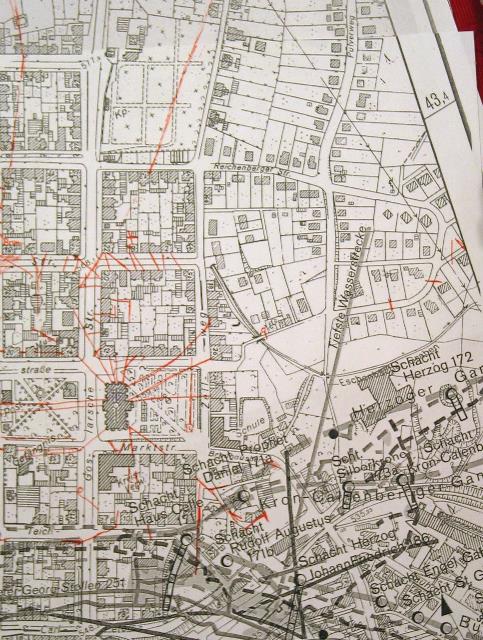

Abb. 10: Fortsetzung nach Osten. Karte: nach /Sperling Stoppel/ Original date/time: 2007:12:20 19:54:16 (FB)
